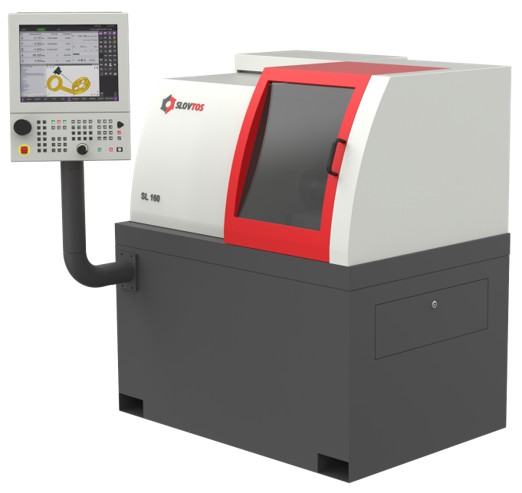

Lineárny CNC sústruh SL160
Malý CNC sústruh určený na výrobu krátkych súčiastok.
- zváraný podstavec
- všetky nosné dielce liatina (loža, suport, vreteník)
- laserom kalené vodiace plochy
- bezkoníkové prevedenie
- vreteník stroja tvorí samostatný celok, priskrutkovaný k loži
- vreteno uložené v samomazných ložiskách, vpredu s kosouhlým stykom a vzadu v dvojradovom valčekovom ložisku
- krútiaci moment z elektromotoru prenášaný remeňom priamo na vreteno
- konštantná rezná rýchlosť
- centrálne mazanie klzných plôch a matíc guľôčkových skrutiek
- 3 čeľusťové skľučovadlo
- osvetlenie pracovného priestoru
- nástrojová hlava MULTIFIX A / B
- chladenie nástrojov
- riadiaci systém: NCT304 (100% Fanuc kompatibilita), opcie Mikroprog S, Heidenhain TNC320, Sinumeric 828 Basic
- 8 miestna nástrojová hlava PRAGATTI
- 3-čelusťové automatické- pneumatické silové skľučovadlo TON-FOU
- pneumatický valec JATO
- pneumatická klieštinová hlava TON-FOU
- nožové držiaky VDI20
- čelný unášač s hrotmi
- klieštinová rýchloupínacia hlava
- stratégia hrubovania
- postupy vyhladzovania
- rezanie závitov
- vŕtania a opracovanie otvorov
- Knižnice nástrojov
- výber technológie
- odhrotovanie, skosenie
- profilovanie
| Obežný priemer nad ložou (mm) | 160 |
| Obežný priemer nad suportom (mm) | 120 |
| Maximálna dĺžka obrobku (mm) | 120 |
| Rozsah otáčok vretena (rpm) | 50-5000 |
| Presnosť polohovania (mm) | < 0,01 |
| Opakovaná presnosť polohovania (mm) | < 0.008 |
| Vreteno | ISO 702/III, veľkosť 4 |
| Vŕtanie vretena (mm) | 38 |
| Maximálny priemer tyče cez vreteno (mm) | 26 |
| Trvalý / maximálny výkon motora (kW) | 1,5 / 2,2 |
| Hmotnosť stroja (kg) | 570 |
| Rozmery stroja (mm) | 1300 x 920 x 1450 |
