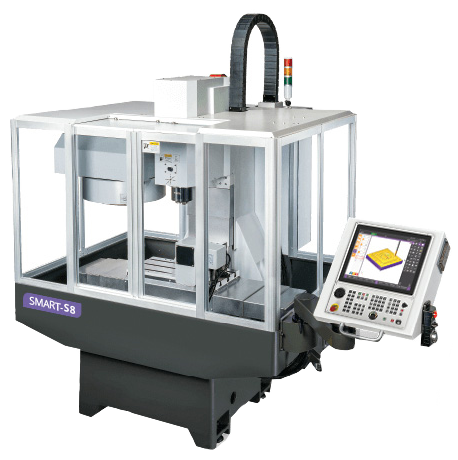

Vertikálne obrábacie centrá SMART
Jednoduchá, praktická a lacná CNC fréza malých rozmerov. Kryt je vyrobený z plexiskla, takže je vhodný na vzdelávacie účely. Nájde si miesto aj vo výrobe na obrábanie nie veľmi pevných materiálov.
- Guličkové lineárne vedenia, na každej osi
- Pohon cez guličkové skrutky
- Bez protizávažia
- Teleskopické krytovanie na klzných vedeniach
- Vreteno poháňané remeňom
- Kužeľ ISO30/ISO40
- Čistenie kužeľa vretena vzduchovým ofukovaním
- Centrálne mazanie klzných plôch a matíc guľôčkových skrutiek
- Zásobník na 8 nástrojov
- Zásobník nástrojov
- Vyrovnávacie podložky a skrutky
- Osvetlenie pracovného priestoru
- Chladenie
- dotyková a obrobková sonda
- grafické programovanie
- CAD / CAM software, postprocesor
- HSHP - vysokorýchlostné vysoko presné obrábanie
- odosielanie chybových správ cez SMS
- NCT simulátor
- vzdialený prístup
- zabudovanie do robotickej bunky
- frézovacie cykly
- čelné frézovanie
- frézovanie otvorených a uzavretých kontúr
- gravírovanie na rôzny povrch
- odstránenie zvyškov
- frézovanie vonkajšieho a vnútorného závitu
- otvor zo špirálovým frézovaním (helical)
- široký výber obrysového prístupu a opustenia
- odhrotovanie, skosenie
- profilovanie
- knižnica nástrojov
- výber technológie
TYP | SMART S5 | SMART S8 |
Posuvy pracovného stola X, Y, Z (mm) | 390 x 210 x 340 | 400 x 300 x 500 |
Rozmery stola (mm) | 810 x 250 | 600 x 300 |
Počet T drážok / rozmery (mm) | 4 / 16 | 3 / 16 |
Maximálne zaťaženie stola (kg) | 80 | 100 |
Presnosť polohovania (mm) | < 0,02 | |
Opakovaná presnosť polohovania (mm) | < 0,01 | |
Vreteno – rozmer kužeľa | ISO 30 | ISO 40 |
Maximálny výkon vretena (kW) | 3,5 | 3,7 |
Maximálne otáčky vretena (rpm) | 8000 | |
Počet nástrojov v zásobníku (ks) | 8 | |
Hmotnosť stroja (kg) | 1085 | 1840 |
Rozmery stroja (mm) | 2120 x 1950 x 2300 | 2068 x 2365 x 2300 |
